优势与好处

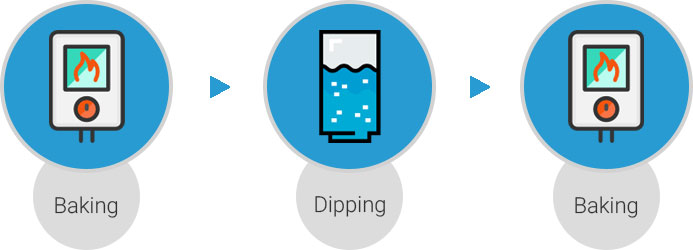

简易的制程：浸涂法

可大量生产、製程时间短、烘烤温度低
除了浸涂之外、也可使用喷涂、涂抹等方法。

全自动化制程

bbb

可涂布复杂的3D结构

  • 可涂布复杂的3D结构
  • 使用传统 PVD/CVD 技术覆盖 3D 结构时，很难形成等向均匀的薄膜，导致薄膜缺陷和剥落
  • 佳晶优液的粘度较低，有利于浸涂法
  • 粘度2.0 mPa·s @ 25°C （类似于丙醇）
  • 过程在低温 (55°C—130°C)

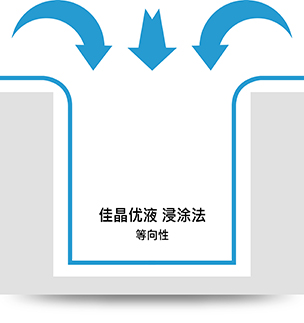

完全100％填满

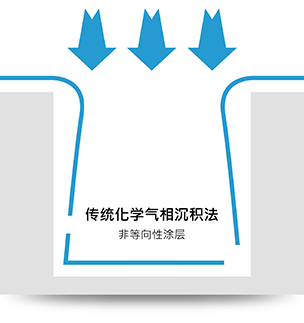

不好的阶梯覆盖能力（非等向性）
导致涂层容易剥落。

微观应用

  • 奈米粒子应用于表面毛细孔
  • 粒子填满分子间的孔洞，形成稳固的键结
  • 与表面结合
  • 极少增加表面膜层厚度
2.19 nm
2.19 nm

Without treatment

0.48 nm
0.48 nm

Treated with DAZZEON

量子穿隧效应

当涂层够薄时，电子可以穿越涂层。

  • 提高对潮湿的抵抗，但不影响电性
  • 电子元件可重复施工 (例如焊锡)
  • 从电子显微镜看出几乎没有薄膜厚度
